Detalji koje bi trebalo imati u vidu pri projektovanju tehnologije:
• Donji granični prekidač Y-ose je postavljen tako da dopušta minimalno rastojanje od 100mm, između ose glavnog vretena i radošne ose prve palete.
• Kapacitet magacina važi za prečnike alata do 90mm i dužine do 300mm. Postavljanje alata veće dužine, u magacin, nije moguće (predvideti ručnu izmenu).

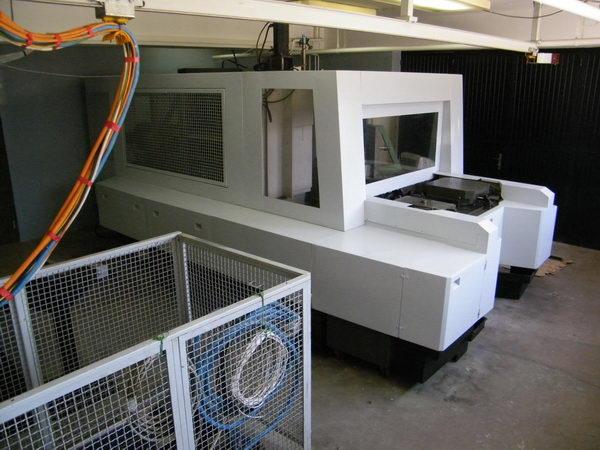

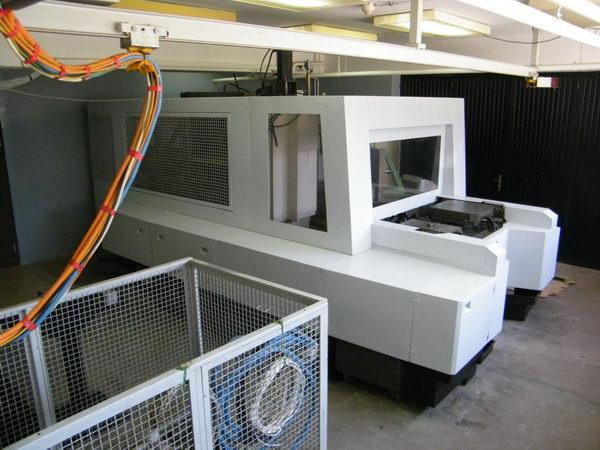

Obradni centar HMC-500/40 je po osnovnoj koncepciji horizontalna bušilica-glodalica sa uzdužno pomerljivim stolom (osa X), poprečno pomerljivim stubom (osa Z) i vertikalno pomerljivim vreteništem (osa Y) po stubu. Obrtno kretanje stola (osa B) oko vertikalne ose je izvedeno kao puna servo-osa. Dužine hodova po osama X,Y i Z su: 700, 650 i 650mm, respektivno. Programska rezolucija za linijske servo-ose je 1μm, a za osu B iznosi 0.001°. Oblast brzina hoda za linijske ose je do 5000 mm/min, a brzine u brzom hodu 20 m/min.
Pogon glavnog kretanja
Pogon glavnog kretanja je AC-motor sa maksimalnom snagom od 15 kW. Prenosnik za glavno kretanje je planetarni nasadni, sa dva stepena. Maksimalni broj obrtaja glavnog vretena je 6000 min⁻¹. Prihvat alata u glavnom vretenu se ostvaruje preko strmog (7:24) konusa nazivnе veličine 50 (drške alata prema DIN 69871 A).
Magacin alata

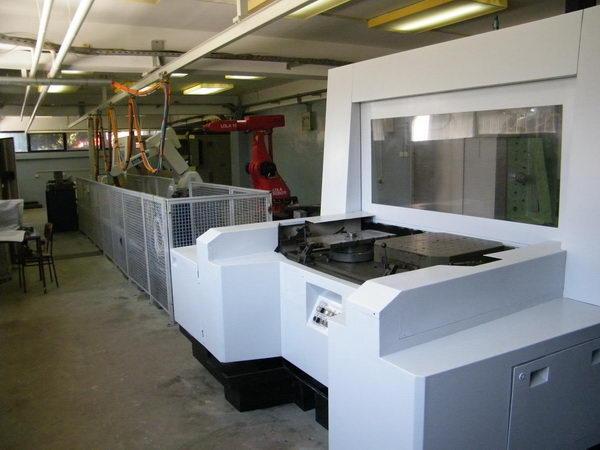

Magacin alata je izveden kao lančasti (40 gnezda). Automatska izmena alata se ostvaruje pri zadnjem položaju stuba, pomoću mehаničkog hvatača. Kodiranje alata je varijabilno (odlaganje alata u prvo slobodno mesto u magacinu). Redovna oprema mašine je paletni sistem sa automatskom izmenom, sa dve palete 500x500mm prema DIN 55201. Nosivost stola je 8000 N. U redovnu opremu spadaju i hidroagregat, sistem za hlađenje i podmazivanje alata, transporter strugotine, sistem za centralno impulsno podmazivanje zavojnih vretena i vodiča i zaštitna kabina.
Upravljačka jedinica (FANUC O-M)
Upravljačka jedinica (FANUC O-M) omogućuje linearnu interpolaciju po sve 4 servo ose, simultano, kružnu interpolaciju u tri koordinatne ravni i fiksne cikluse za zahvate u tehnologiji obrade otvora. Korisnička memorija je 32 Kb, sa 200 registara za korekcije alata. Komunikacija sa PC-ra čunarom se ostvaruje preko serijskog RS232 interfejsa.
- Podaci se odnose na mašinu u Zavodu za mašine i alate. Proizvođač zadržava pravo na izmene u različitim izvođenjima mašine modela sa istim oznakama.
